CQB-F型氟塑料磁力泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
-
產品詳細介紹
產品描述
一、CQB-F型氟塑料磁力泵產品概述：
CQB-F型氟塑料磁力泵是本司引進國外先進技術，采用聚偏二氟乙烯制造而成，該材料是目前世界上最優秀的耐腐蝕材料，耐腐蝕性能強，機械強度高，不老化、無毒素分解。此泵設計獨特，無需機械軸封，絕對不滲漏，液體過流部件選用氟塑料、陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量，使用保養極為方便，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。其結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便，可輸送任意濃(強)度的酸、堿、氧化劑等腐蝕性介質而毫不受損。廣泛用于化工、制藥、電鍍、石油、環保、稀土分離、冶煉、汽車制造中的酸洗等領域。
二、CQB-F型氟塑料磁力泵技術參數：
流量：1.8-100m3/h；
揚程：8-32m；
轉速：2800r/min；
功率：0.12-18.5kw；
口徑：12-100mm；
適用溫度：-20-100℃。
CQB 40 –32 –145 F
CQB - 磁力泵
40 - 進口直徑
32 - 出口直徑
145 - 葉輪名義直徑
F- 過流部件為氟塑料
性能參數
|
型 號 |
進口 |
出口 |
流 量 |
揚 程 |
電機功率 |
轉 速 |
電 壓 |
吸 程 |
|
(mm) |
(mm) |
(m3/h) |
(m) |
(kw) |
(r/min) |
(v) |
(m) |
|
|
CQB16-12-80F |
16 |
12 |
1.8 |
8 |
0.12 |
2800 |
220/380 |
4 |
|
CQB20-14-100F |
20 |
14 |
3 |
12 |
0.37 |
2800 |
220/380 |
4 |
|
CQB32-25-125F |
32 |
25 |
3.2 |
20 |
0.75 |
2800 |
380 |
5 |
|
CQB40-32-115F |
40 |
32 |
6.3 |
15 |
0.75 |
2800 |
380 |
4 |
|
CQB40-32-145F |
40 |
32 |
6.3 |
25 |
1.5 |
2800 |
380 |
5 |
|
CQB50-40-125F |
50 |
40 |
12.5 |
20 |
2.2 |
2800 |
380 |
6.5 |
|
CQB50-40-160F |
50 |
40 |
12.5 |
32 |
3 |
2800 |
380 |
6.5 |
|
CQB65-50-125F |
65 |
50 |
25 |
20 |
3 |
2800 |
380 |
6 |
|
CQB65-50-160F |
65 |
50 |
25 |
32 |
5.5 |
2800 |
380 |
6 |
|
CQB80-65-125F |
80 |
65 |
50 |
20 |
7.5 |
2800 |
380 |
6 |
|
CQB80-65-160F |
80 |
65 |
50 |
32 |
11 |
2800 |
380 |
6 |
|
CQB100-80-125F |
100 |
80 |
100 |
20 |
15 |
2800 |
380 |
6 |
|
CQB100-80-160F |
100 |
80 |
100 |
32 |
18.5 |
2800 |
380 |
6 |

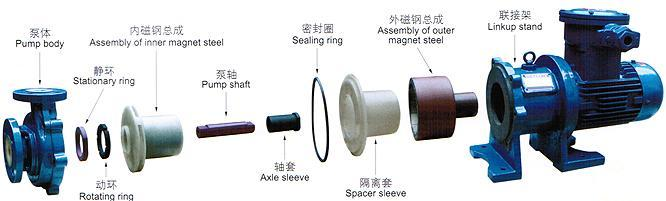

產品結構
CQF型襯氟磁力離心泵故障分析與排除方法：
|
故障形式 |
產 生 原 因 |
排 除 方 法 |
|
流量不足 |
1．吸入管徑太小或淤塞
2．葉輪流道阻塞
3．揚程過高
4．轉速不夠 |
1．調換或清洗進水管
2．清洗葉輪
3．開大出水閥
4．恢復額定轉速 |
|
泵不出水 |
1．水泵反轉
2．進水管道漏氣
3．泵腔蓄水不足
4．電壓太高，啟動時聯軸器打滑
5．吸程太高
6．閥門沒有打開 |
1．改變電機接線
2．杜絕漏氣
3．增加蓄水量
4．調正電壓
5．降低泵安裝位置
6．校正或更換閥門 |
|
揚程過低 |
1．流量過大
2．轉速太低 |
1．關小出水閥
2．恢復額定轉速 |
|
漏 液 |
O型密封圈損壞 |
更換O型密封圈 |
|
噪音太大 |
1．軸嚴重磨損
2．軸承嚴重磨損
3．外磁鋼或內磁鋼與隔離套接觸
4．密封環與葉輪研磨 |
1．更換泵軸
2．更換軸承
3．拆除泵頭重新組裝
4．更換止推環、密封環 |
