TSWA型臥式多級離心泵安裝示意圖及尺寸圖

發布時間：2015-12-12 點擊次數：4460次

Tswa型臥式多級離心泵適用于高層建筑供水，樓宇供水，管道增壓，消防供水，工廠供水，空調給水，長遠距離輸送介質的一種常用泵。該泵結構緊湊，安裝方便，適用于清水不含有固體介質。

全系列共有5個品種40多個規格，其流量范圍Q=1.5-190M3/H，揚程范圍H=17-247M，轉速為1450轉。

Tswa型臥式多級離心泵安裝示意圖：

1	撓性接頭	2	彎管	3	閘閥	4	直管（取壓管）
5	泵	6	底座	7	支承結構

1	彎管	2	閘閥	3	撓性接頭	4	直管（取壓管）
5	泵	6	底座	7	隔振臺座	8	減振器

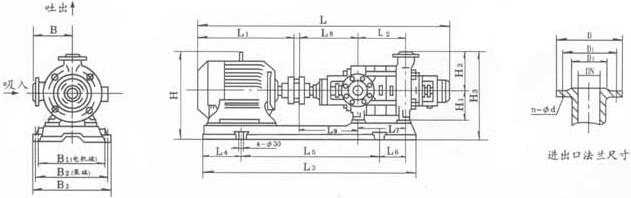

Tswa型臥式多級離心泵安裝尺寸圖：

型號	級數	外形尺寸									安裝尺寸
型號	級數	L	L1	L2	L7	L8	L9	B	m	H2	L3	L4	L5	L6	H	H3	Bl	B2	B3
50TSWA	2	1087	380	160	145	297	297	210	190	210	901	141	600	33	415	480	335	430	510
	3	1152	380	225	210	297	297				901	141	600	98	415	480	335	430	510
	4	1237	400	290	275	297	297				974	144	640	128	423	480	375	430	510
	5	1377	475	355	340	297	297				1153	153	740	132	463	490	430	430	510
	6	1442	475	420	405	297	297				1153	153	740	197	463	490	430	430	510
	7	1547	515	485	470	297	297				1321	156	840	197	463	490	430	30	510
	8	1612	515	550	535	297	297				1321	156	840	262	463	490	430	430	510
	9	1677	515	615	600	297	297				1386	166	860	297	463	490	430	430	510
	10	1827	600	680	665	297	297				1593	203	900	362	505	490	430	430	510
	11	1892	600	745	730	297	297				1593	203	900	427	505	490	430	430	510
	12	1957	600	810	795	297	297				1658	213	920	462	505	490	430	430	510
75TSWA	2	1241	475	177	180	293	296	250	205	250	1046	165	690	89	468	535	410	475	555
	3	1361	515	257	260	293	296				1046	165	690	128	478	545	410	475	555
	4	1526	600	337	340	293	296				1284	180	830	171	520	545	475	475	555
	5	1606	600	417	420	293	296				1284	180	830	211	520	545	475	475	555
	6	1731	645	497	500	293	296				1488	200	980	245	520	545	475	475	555
	7	1811	645	577	580	293	296				1488	200	980	245	520	545	475	475	555
	8	1916	670	657	660	293	296				1653	200	1150	239	560	560	480	480	560
	9	1996	670	737	'/40	293	296				1653	200	1150	239	560	560	480	480	560
	10	2116	710	817	820	293	296				1854	200	1250	261	560	560	480	480	560
	11	2196	710	897	900	293	296				1854	200	1250	341	560	560	480	480	560
100TSWA	2	1575	600	255	200	383	398	310	220	300	1322	200	900	100	535	610	505	505	585
	3	1720	645	355	300	383	398				1322	200	900	149	535	610	505	505	585
	4	1885	710	455	400	383	398				1463	215	975	200	560	610	505	505	585
	5	2050	775	555	500	383	398				1701	230	1240	202	595	620	525	525	605
	6	2150	775	655	600	383	398				1701	230	1240	157	595	620	525	525	605
	7	2295	820	755	700	383	398				1959	235	1450	198	635	630	565	565	645
	8	2420	845	855	800	383	398				1959	235	1450	199	645	640	565	565	645
	9	2520	845	955	900	383	398				2059	235	1550	199	645	640	565	565	645
	10	2710	930	1055	1000	383	398				2228	250	1650	253	665	640	600	600	680
125TSWA	2	1827	710	325	225	452	482	350	260	350	1387	220	975	109	600	700	495	565	645
	3	2017	775	450	350	452	482				1549	230	1060	176	625	700	565	565	645
	4	2212	845	575	475	452	482				1728	240	1170	225	665	710	565	565	645
	5	2422	930	700	600	452	482				1924	270	1270	299	700	725	620	620	700
	6	2617	1000	825	725	452	482				2243	305	1430	262	765	755	675	570	755
	7	2742	1000	950	850	452	482				2243	305	1430	422	765	755	675	570	755
	8	2917	1050	1075	975	452	482				2419	330	1520	483	765	755	675	570	755
	9	3042	1050	1200	1100	452	482				2544	330	1580	548	765	755	675	570	755
	10	3167	1050	1325	1225	452	482				2669	350	1600	633	765	755	675	570	755
150TSWA	2	1964	845	315	237	418	443	350	280	350	1437	240	1000	80	675	720	575	605	685
	3	2234	1000	430	352	418	443				1735	305	1165	148	745	735	675	610	755
	4	2399	1050	545	467	418	443				1922	330	1260	215	755	745	675	610	755
	5	2664	1200	660	582	418	443				2129	330	1470	212	875	780	765	620	845
	6	2829	1250	775	697	418	443
	7	2944	1250	890	812	418	443
	8	3019	1300	1005	927	418	443
	9	3224	1300	1120	1042	418	443

注：150TSWA 6-9級不配帶底座，直接安裝到基礎上。
